华为eNSP中静态路由配置模拟

2019年04月09日 电脑网络 评论 1 条 阅读 13,310 次

为了巩固网络知识,今天做了个静态路由的例子,例子中我准备用三台路由器两台PC,要求两台电脑间能互相访问,可以用静态路由和RIP协议来实现,本文今天用静态路由来配置,希望能对和我一样的小伙伴有些帮助,拓扑图如下:

首先,我们对AR1进行配置,为了好识别我对路由进行了重命名由默认的huawei更名为如图标注,配置如下:

[AR1]interface GigabitEthernet 0/0/0

[AR1-GigabitEthernet0/0/0]ip address 192.168.22.1 24

[AR1-GigabitEthernet0/0/0]quit

[AR1]interface GigabitEthernet 0/0/1

[AR1-GigabitEthernet0/0/1]ip address 192.168.1.1 24

[AR1-GigabitEthernet0/0/1]quit

[AR1]ip route-static 192.168.2.0 24 192.168.22.2

[AR1]ip route-static 192.168.32.0 24 192.168.22.2

[AR1]quit

<AR1>save(保存)

这里要注意的是,我们要到达的目标地址192.168.2.0网段要经过第二路由,那么静态路指向目标地址192.168.2.0网段的下一跳地址是AR2路由入口GigabitEthernet 0/0/0接口上的192.168.22.2(为什么1.它跟路由AR1属同网段2.该iP与192.168.32.1在同设备)也就是192.168.2.2知道192.168.32.1而路由AR1不知道192.168.32.1,不知道这么写能不能理解,第二条路由同理。

在AR2的配置和AR1差不多,同样配置两条静态路由,一条至192.168.2.0/24,另一条至192.168.1.0/24,配置如下:

[AR2]interface GigabitEthernet 0/0/0

[AR2-GigabitEthernet0/0/0]ip address 192.168.22.2 24

[AR2-GigabitEthernet0/0/0]quit

[AR2]interface GigabitEthernet 0/0/1

[AR2-GigabitEthernet0/0/1]ip address 192.168.32.1 24

[AR2-GigabitEthernet0/0/1]quit

[AR2]ip route-static 192.168.1.0 24 192.168.22.1

[AR2]ip route-static 192.168.2.0 24 192.168.32.2

[AR2]quit

<AR2>save(保存)

在AR3的配置和AR1相同,配置如下:

[AR3]interface GigabitEthernet 0/0/0

[AR3-GigabitEthernet0/0/0]ip address 192.168.32.2 24

[AR3-GigabitEthernet0/0/0]quit

[AR3]interface GigabitEthernet 0/0/1

[AR3-GigabitEthernet0/0/1]ip address 192.168.2.1 24

[AR3-GigabitEthernet0/0/1]quit

[AR3]ip route-static 192.168.1.0 24 192.168.32.1

[AR3]ip route-static 192.168.22.0 24 192.168.32.1

[AR3]quit

<AR3>save(保存)

路由配置好后,PC1配置如下:

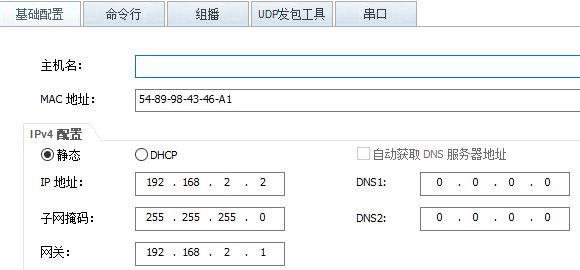

PC2配置如下:

如上配置完成后PC1与PC2就能互通了,如果不通请注意检查接口IP配置及路由配置。

那么整个实验过程中,最后的互通我们需要好好理解一下静态路由的下一跳是什么,什么是目标地址,下一跳就是从本路由出发,与本路由相连接的出口所连接的下一设备入口的IP。什么是目标地址,目标地址就是我们从本地出发需要访问对端IP的网段即目标地址段。

例如:静态路由ip route-static 192.168.2.0(目的地址段) 24(子网掩码当然你也可以255.255.255.0) 192.168.22.2(下一跳)

设想下,如果我们把192.168.32.1和192.168.32.2更换成172.16.1.1和172.16.1.2的话,我们应该需要更改些什么配置,或转换其他配置方法来互通?好涂涂小窝就将实验过程记录下供大家参考有问题或意见请留言,谢谢。
